SA-501H-D

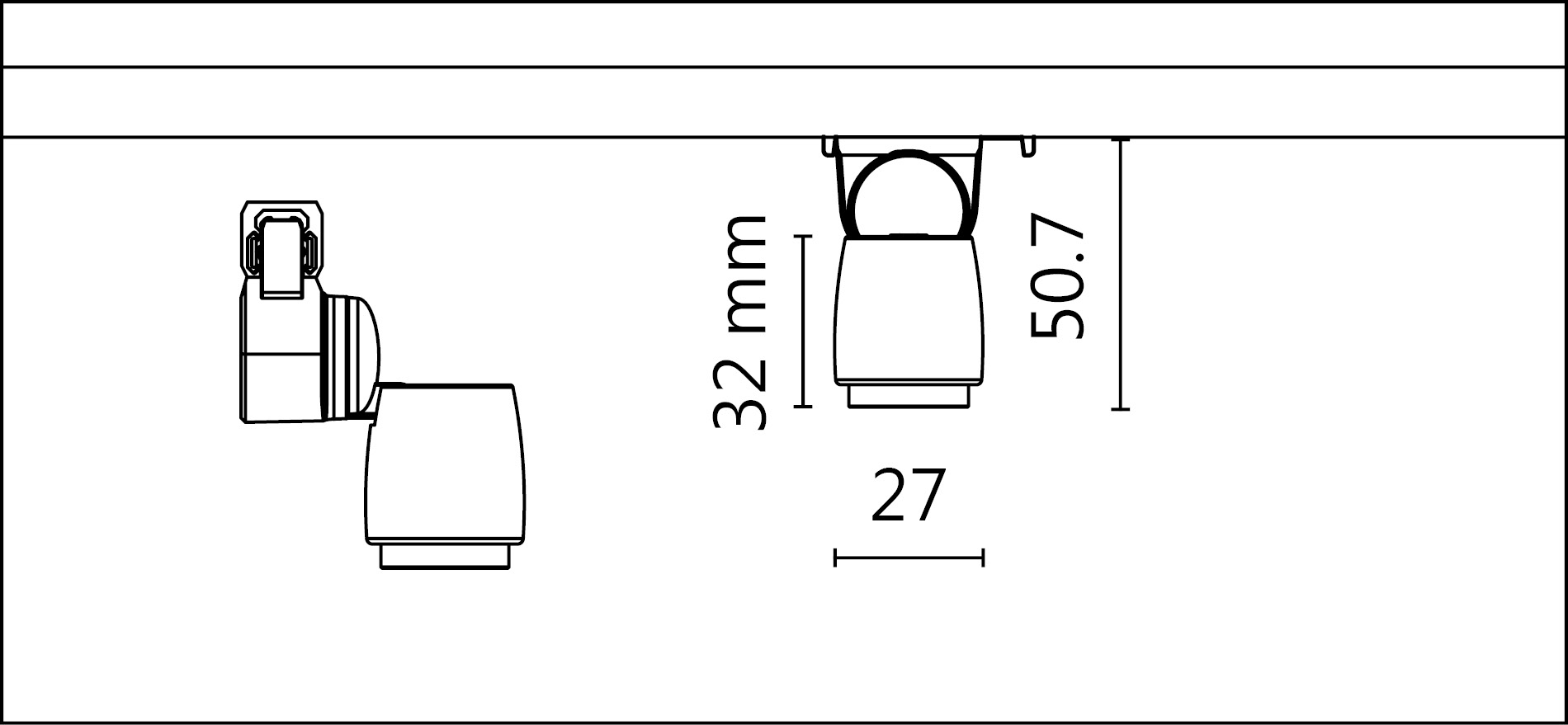

燈具尺寸圖
產品特色
-
榮獲 2012 iF設計大獎（原系列產品）
-
榮獲 2012 紅點設計大獎（原系列產品）
-
榮獲 2016 台灣精品銀質獎 & 2012 台灣精品獎 (原系列產品）
-
電路橋接結構，模組化安裝使用
-
軌道不分正負極，正向、反向皆可安裝
-
簡易手指推卡安裝
-
燈體可轉動355度，上下擺動90度，靈活調整投射範圍
-
12 VDC 超低壓軌道系統設計，手指伸進通電軌道內也無觸電之危
-
重點照明，小角度可達 8°，適用 3 米高展櫃內投射
應用場所
適用於博物館、美術館、展覽館、畫廊的展示櫃、陳列櫃等狹小空間
作為重點照明。 產品已大量應用在台北故宮博物院、台北故宮南院、
奇美博物館、中台世界博物館等。
配光曲線圖
配件
|
|
|
收光前罩 AC-501A |
以下為各系統在該最大電流負載(8A)情況下，所能使用最大的驅動功耗配對表：
| 輸入電壓 |
最大容許電流 |
最大容許驅動功耗 |
一般市售驅動標準功耗規格 |
|
12V |
8A |
96W |
80W |
|
24V |
8A |
192W |
180W |
|
48V |
8A |
384W |
360W |
|
軌道 |
驅動器 | |||
| 輸入電壓 |
最大容許 電流 |
最大容 許驅動功耗 |
2W 建議最多裝燈數 |
3W 建議最多裝燈數 |
| 24V | 8A | 190W | 70 pcs | 50 pcs |
軌道:
耐受負載 8A
電源線:
為保證其負載8A時，輸入端線材要能夠承受相對應之大電流，經計算驗證，需使用線徑至少為1.0mm2 (18AWG)的紅黑線，以保證安全。
驅動器:
電源功率建議使用80%，預留足夠餘量，可確保電源穩定性。
例: 100W電源建議使用80W，預留20%足夠餘量。
適用配件
組裝方式
微型軌道系統收錄在紅點設計獎年鑒
Red Dot Design Yearbook 2012/2013: LIVING
出版社: RED DOT EDITION; Bilingual edition (July 31, 2012)
ISBN-10: 3899391330
ISBN-13: 978-3899391336
微型軌道系統在紅點設計博物館展出
德國 埃森 Gelsenkirchener Strase 181, 45309 Essen, Germany
SA-501H-D-OS-1
| 光源 (Light Source) | OSRAM OSLON LED | 產品材質 (Material) | Aluminum 鋁 |
| LED光通量 (LED Luminous flux) | 3000K 93 Lm | 產品重量 (Net Weight) | 0.05KG |
| 顯色性 (Color rendering) | RA > 90 | ||
| 瓦數 (Watts) | 1.5W (350mA) | ||
| 輸入電參數 (AC Input) | DC 12V | ||
| 安定器 / 變壓器 / 驅動器 (Ballast / Transformer / Driver) | / | ||
| 角度 (Angle) | 8°、12°、24°、36° | ||
| 色溫 (Color Temperature) | 2700K、3000K、4000K | ||
| 安規執行標準 (Standards of Safety) | ● EN 60598-1:2015 ● EN 60598-2-4:1997 ● EN 60598-2-6:1994+A1:1997 |
||
| 線材／長度／連接器 (Connecting) | 導電彈片 | ||
| 顏色／表面處理方式 (Color) | 砂黑、砂白 | ||
| 安裝方式 (Installation) | Track system 軌道系統 | ||
| 儲存溫度／濕度 (Storage Temperature Range) | 溫度:-20℃ to +50℃ / 濕度: 85%RH | ||
SA-501H-D-OS-3
| 光源 (Light Source) | OSRAM OSLON LED | 產品材質 (Material) | Aluminum 鋁 |
| LED光通量 (LED Luminous flux) | 3000K 157 Lm | 產品重量 (Net Weight) | 0.05KG |
| 顯色性 (Color rendering) | RA > 90 | ||
| 瓦數 (Watts) | 3.4W (700mA) | ||
| 輸入電參數 (AC Input) | DC 12V | ||
| 安定器 / 變壓器 / 驅動器 (Ballast / Transformer / Driver) | / | ||
| 角度 (Angle) | 8°、12°、24°、36° | ||
| 色溫 (Color Temperature) | 2700K、3000K、4000K | ||
| 安規執行標準 (Standards of Safety) | ● EN 60598-1:2015 ● EN 60598-2-4:1997 ● EN 60598-2-6:1994+A1:1997 |
||
| 線材／長度／連接器 (Connecting) | 導電彈片 | ||
| 顏色／表面處理方式 (Color) | 砂黑、砂白 | ||
| 安裝方式 (Installation) | Track system 軌道系統 | ||
| 儲存溫度／濕度 (Storage Temperature Range) | 溫度:-20℃ to +50℃ / 濕度: 85%RH | ||
